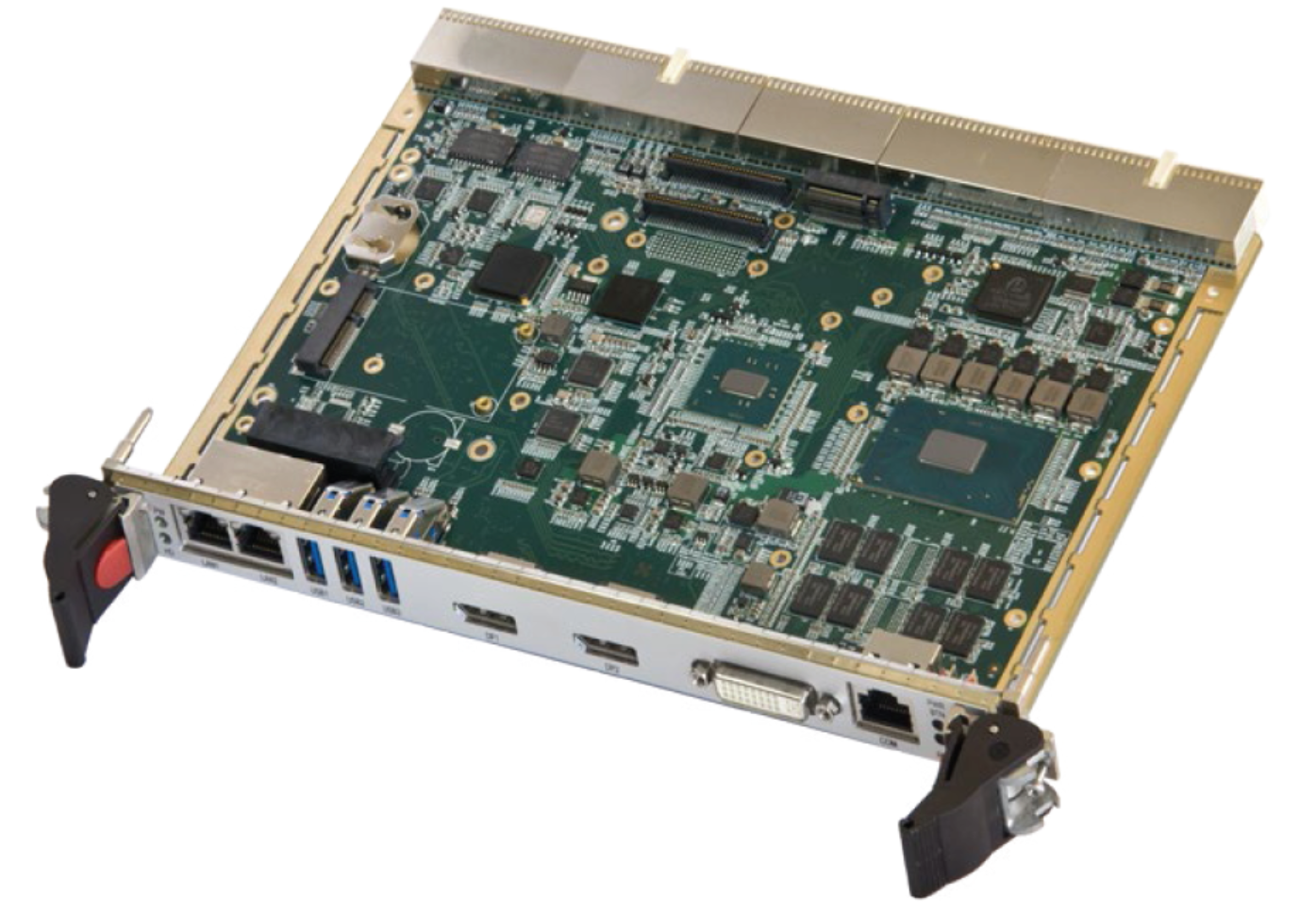

6U CPCI主板（6代CPU）

产品特性

表贴第六代 CM236芯片组 Core I7系列高能效处理器

表贴双通道DDR4 16G内存，频率1866/2133 MHz

前面板2路DP和1路DVI显示

前面板支持3路USB3.0和2路网络接口

全表贴设计，高可靠，抗震性好

优良的电源设计，确保良好的温度适应性

具有POST功能指示灯，能实时掌握开机状态

技术规格

CPU	Intel® Core™ i7-6820EQ, 四核2.8GHz,TDP 65W；
CPU	Intel® Core™ i7-6822EQ, 四核2.0GHz,TDP 45W；
内存	板载16GB (标配）DDR4 1866/2133 MHz 内存
芯片组	Intel CM236芯片组
BIOS	uEFI BIOS
硬件监测	支持对电压、CPU温度监测
看门狗	软件编程设置1～255秒时间，产生复位信号
CPCI总线	PCI 32/64位 33/66MHz，3.3V或者5V通用电压
显示芯片	Intel HD Graphics P530图形处理器
显示接口	支持1×DVI、2×DP
SATA	1×SATA接口、1×MSATA（板载1路接口支持2.5寸SATA硬盘）
接口	3路USB3.0、2路10/100/1000Mbps网络接口、1路串口
电源类型	5V±5%,+3.3V±5% AT类型
工作温度	-20 ～ 65℃（工业级）; -40 ～ 70℃（宽温级）
工作湿度	5%～95%，40℃无冷凝
规格尺寸	6U4HP CPCI 233mm×160mm（长×宽）
系统支持	Windows 7、Linux、VxWorks 5.5/6.6/6.8
