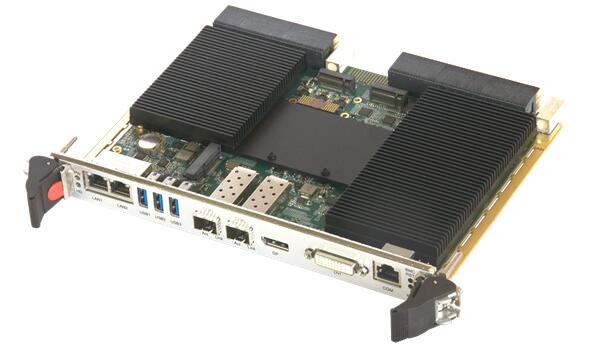

6U VPX主板（6代CPU）

产品特性

产品结构完全满足VITA 46.0规范，兼容OpenVPX (VITA 65)标准，兼容VITA48规范；

表贴第六代 CM236/QM170芯片组 Core I7系列高能效处理器；

表贴双通道DDR4 16G内存，频率1866/2133 MHz ；

接口丰富，前面板接口有1路DP接口、1路VG、4路USB3.0、3路网络接口；

全表贴设计，高可靠，抗震性好；

技术规格

CPU	Intel® Core i7-6820EQ, 4核2.8GHz,TDP 45W;
	Intel® Core i7-6822EQ, 4核2.0GHz,TDP 25W;
	Intel® Xeon E3-1505M, 4核2.8GHz,TDP 45W;
	Intel® Xeon E3-1505L, 4核2.0GHz,TDP 25W;
内存	板载16GB DDR4 1866/2133MHz 内存
芯片组	Intel CM236芯片组
BIOS	AMI EFI BIOS，64MB SPI闪存
硬件监测	监测直流电压、内核电压、CPU温度、系统温度
看门狗	软件编程设置1～65535秒时间，产生复位信号
扩展总线	XMC（PCI-Ex8）
显示芯片	集成350 3D高性能图形处理控制器
显示接口	前卡支持1×DP 1×DVI显示输出
存储	1路MSATA接口
USB	前面板3个USB3.0端口，后卡支持6个USB2.0端口
前面板接口	1个DP接口、1个DVI接口、2个GbE RJ45接口、1个RS232，RJ45接口、3个USB3.O
工作温度	-20℃ ～ +60℃（工业级），-20℃ ～ +60℃ （军工级）
工作湿度	5%～95%，40℃无冷凝
规格尺寸	6U5HP 233.33mm×160mm（长×宽）
系统支持	Windows7 、Windows10、Linux、VxWorks6.9

订购信息

名称

型号

规格描述

技术规格书

6U VPX主板

VPX-6613

6U VPX主板，Intel Core 6代4核2.8G,表贴16G内存
