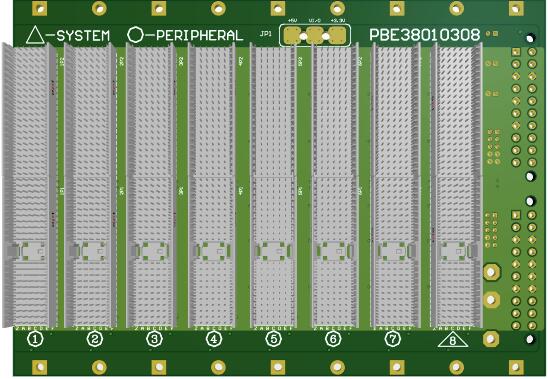

3U8槽CPCI背板



  • 产品特性


    • 遵循PICMG 2.0 R3.0核心规范
    • 遵循PICMG 2.1 R1.0热插拔规范
    • 遵循PICMG 2.9 R1.0系统管理规范
    • 遵循PICMG 2.10 R1.0键位规范




    技术规格


    • PCB外形尺寸：181.88×128.7×3.8mm（宽×高×厚）
    • PCB层数：10层
    • 支持1个系统槽，7个外围槽，支持3U插卡
    • 支持M3接线柱和ATX电源供电
    • 最大电源压降：＜20mV
    • V(I/O)设置: 可支持3.3V和5V，默认为5V
    • 总线阻抗: 65ohm ±10%
    • 工作温度: -40℃～+85℃
    • 存储温度: -55℃～+85℃



    订购信息


    背板名称

    规格型号

    系统槽

    带宽

    供电接口

    技术规格书

    3U8槽CPCI背板

    CB3108010-100

    左边

    32bit/33MHz

    ATX 20PIN

    3U8槽CPCI背板

    CB3108011-100

    右边

    32bit/33MHz

    ATX 20PIN

    3U8槽CPCI背板

    CB3108011-300

    右边

    64bit/33MHz

    ATX 20PIN
